Wer kann in China komplexe Aluminium-CNC-Bauteile herstellen?
Beim Beschaffen komplexer Aluminium-CNC-Teile stellen viele Einkäufer schnell fest, dass nicht jeder Maschinenhersteller das gleiche Leistungsniveau liefern kann.
Auf dem Papier behaupten Hunderte von Fabriken, CNC-Bearbeitungsdienstleistungen anzubieten. Wenn jedoch ein Projekt tiefe Taschen, dünne Rippen, enge Toleranzen, mehrseitige Bearbeitung oder luftfahrtfähiges Aluminium wie 7075-T6 umfasst, wird die Anzahl qualifizierter Zulieferer deutlich geringer.
Für Ingenieure und Beschaffungsteams geht es bei der Auswahl des richtigen Lieferanten nicht nur darum, den niedrigsten Preis zu finden. Es geht darum, einen Fertigungspartner zu finden, der in der Lage ist, komplexe Bauteile mit vorhersehbarer Qualität, angemessenen Vorlaufzeiten und zuverlässigem technischen Support kontinuierlich herzustellen.
In diesem Artikel besprechen wir, was ein Aluminium-CNC-Teil "komplex" macht, welche Fertigungskapazitäten Käufer bewerten sollten und wie man einen Lieferanten identifiziert, der diese anspruchsvollen Projekte erfolgreich umsetzen kann.
Was macht ein Aluminium-CNC-Bauteil komplex?
Nicht jedes Aluminiumbauteil benötigt fortschrittliche Bearbeitungsfähigkeiten.
Eine einfache Montageplatte mit wenigen gebohrten Löchern kann von fast jeder CNC-Werkstatt hergestellt werden. Viele Branchen – darunter Luft- und Raumfahrt, Medizinprodukte, Robotik, Automatisierungsanlagen und Halbleiterfertigung – benötigen jedoch oft Komponenten mit deutlich höherer Fertigungskomplexität.
Typische Beispiele sind:
Tiefe Hohlräume mit hohem Tiefen-Breiten-Verhältnis Dünne
Strukturrippen Mehrseitige
Bearbeitungsmerkmale
Enge Positionstoleranzen Hohe
Materialentfernungsraten
Kosmetische Oberflächenanforderungen
Leichte Strukturdesigns

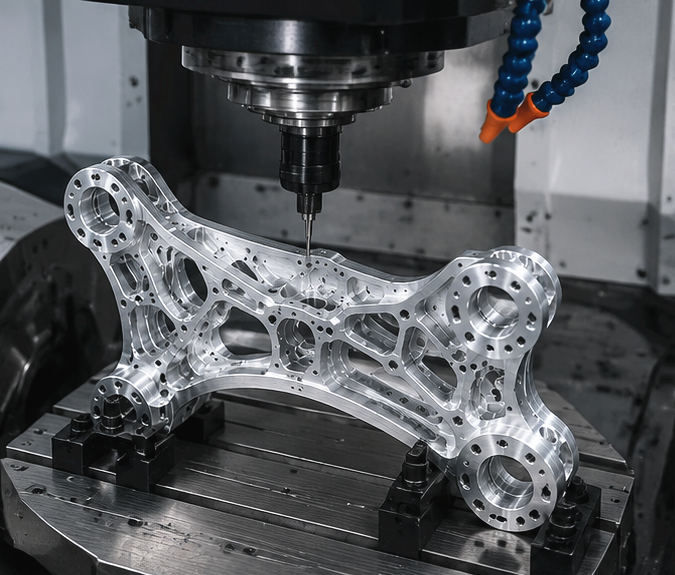

Betrachten Sie die unten gezeigte Luft- und Raumfahrtkonsole.
Ein rohes Aluminium-Billet kann mehrere Kilogramm wiegen, während die Endkomponente nur einen kleinen Prozentsatz des ursprünglichen Materials behält. In manchen Fällen müssen mehr als 80 % des Materials entfernt werden, wobei die Maßstabilität und strukturelle Integrität erhalten bleiben.
Hier wird der Unterschied zwischen einer Standardwerkstatt und einem erfahrenen Präzisionsfräser-Lieferanten deutlich.
Warum Aluminiumteile oft schwieriger sind, als sie scheinen
Aluminium gilt allgemein als leicht zu bearbeiten. Komplexe Aluminiumteile bringen jedoch Herausforderungen mit sich, die in der Entwurfsphase oft unterschätzt werden.
Ein häufiges Problem ist die Verformung.
Wenn Material aus einem Block entfernt wird, werden innere Spannungen im Material freigesetzt. Große Pocketing-Operationen können dazu führen, dass sich das Teil während der Bearbeitung leicht bewegt, biegen oder verdreht.
Eine weitere Herausforderung ist die Vibration.
Langstrecken-Schneidwerkzeuge, die zur Bearbeitung tiefer Hohlräume verwendet werden, können zu Klappern, schlechter Oberflächenoberfläche und Dimensionsinkonsistenzen führen.
Oberflächenanforderungen können die Komplexität ebenfalls erheblich erhöhen. Zum Beispiel erfordert das Erreichen eines dekorativen, eloxierten Aussehens oft eine völlig andere Bearbeitungsstrategie als Teile, die in einer Baugruppe verborgen bleiben.
Aus diesem Grund nehmen erfahrene Hersteller häufig vor Produktionsbeginn an Design for Manufacturing (DFM)-Diskussionen teil.
Eine kleine Designänderung kann oft die Herstellbarkeit verbessern und gleichzeitig Kosten und Vorlaufzeit reduzieren.
Wichtige Funktionen, auf die Käufer achten sollten
Bei der Bewertung eines CNC-Bearbeitungsanbieters für komplexe Aluminiumbauteile gibt es mehrere Fähigkeiten, die es wert sind, betrachtet zu werden.
Fortschrittliche CNC-Fräsausrüstung
Dreiachsen-Maschinen reichen für viele einfache Bauteile aus.
Bauteile mit komplexen Geometrien profitieren jedoch oft von 4- oder 5-Achsen-Bearbeitung.
Durch die Reduzierung der Anzahl der Setups kann die 5-Achsen-Bearbeitung verbessern:
Positionsgenauigkeit
Oberflächenqualität
Vorlaufzeit
Konsistenz zwischen den Chargen
Es kann auch Merkmale ermöglichen, die mit herkömmlichen Bearbeitungsmethoden unmöglich oder äußerst ineffizient herzustellen sind.
Erfahrung mit Aluminium in Luft- und Raumfahrtqualität
Nicht alle Aluminiumlegierungen verhalten sich gleich.
Zum Beispiel:
Ein mit Luft- und Raumfahrtqualität erfahrener Anbieter versteht, wie Bearbeitungsparameter, Fixturierungsmethoden und Spannungsentlastungsstrategien die Qualität des Endteils beeinflussen.
Inspektionsfähigkeit
Komplexe Geometrie erfordert eine zuverlässige Verifikation.
Suchen Sie nach Anbietern, die mit:
CMM-Inspektion
Höhenmesser
Optische Messsysteme
Oberflächenrauheitstester
Ohne ausreichende Inspektionsfähigkeit wird es schwierig, strenge Toleranzen einzuhalten, unabhängig von der Maschinenqualität.
Ein echtes Fertigungsbeispiel
Kürzlich hat uns ein Kunde mit einer strukturellen Aluminiumhalterung angesprochen, die in einer leichten Luft- und Raumfahrtbaugruppe verwendet wird.
Das Bauteil wurde aus 7075-T6-Aluminium gefertigt und benötigte:
Erhebliche Materialentfernung
Mehrere bearbeitete Flächen
Enge Positionstoleranzen Hohe
kosmetische Oberflächenqualität nach der Anodisierung
Die Hauptherausforderung bestand darin, die dimensionale Stabilität zu bewahren und dabei etwa 85 % des ursprünglichen Materials zu entfernen.
Anstatt alle Schruppoperationen in einer einzigen Stufe durchzuführen, wurde der Bearbeitungsprozess in mehrere kontrollierte Operationen unterteilt. Zwischenspannungsfreisetzungsstrategien wurden eingeführt, um Verzerrungen vor den endgültigen Finishing-Durchgängen zu minimieren.
Das Ergebnis war eine stabile Komponente, die die Maßanforderungen erfüllte und gleichzeitig die von der Anwendung geforderten Leichtgewichtseigenschaften beibehielt.
Wie man einen Lieferanten für komplexe Aluminium-CNC-Bauteile bewertet
Bei der Wahl eines Lieferanten sollten Käufer über den Preis hinausgehen. Wichtige Bewertungsfaktoren sind:
Bearbeitungsfähigkeiten:
Zugang zu 3/4/5-Achsen-CNC-Maschinen
Fähigkeit zur Handhabung tiefer Hohlräume, dünner Rippen und mehrseitiger Merkmale
Mindestgröße und Wandstärke
Materielle Expertise:
Erfahrung mit luft- und raumfahrtgültigen Aluminiumlegierungen wie 7075-T6
Wissen über das Materialverhalten bei hoher Materialentfernung
Inspektion und Qualitätskontrolle:
Verfügbarkeit der CMM-Inspektion für enge Toleranzen Fähigkeit
zur Bereitstellung vollständiger Prozessqualitätsberichte, einschließlich FAI bei Bedarf
Oberflächenverifikationstools
Vorlaufzeit & Produkt Ionenflexibilität:
Fähigkeit, Prototypen, kleine Chargen und große Produktion
zu handhaben. Flexibilität für Designänderungen oder Eilaufträge
Technischer Support & Kommunikation:
Bereitschaft, an DFM-Diskussionen
teilzunehmen, Fähigkeit, praktisches Feedback zur Verbesserung der Herstellbarkeit zu geben
Warum China weiterhin eine wettbewerbsfähige Wahl bleibt
China ist zu einem globalen Zentrum für Präzisions-CNC-Bearbeitung geworden, weil:
Fortschrittliches Fertigungssystem: Zugang zu einer großen Anzahl von Lieferanten und Bearbeitungsmöglichkeiten
Skilled Workforce: Ingenieure und Mechaniker mit Erfahrung in Luft- und Raumfahrt-, Medizin- und Robotikanwendungen
Rapid Prototyping Expertise: Schnelle Bearbeitung von Prototypen mit hoher Präzision
Kosteneffizienz: Wettbewerbsfähige Preisgestaltung bei Wahrung der Qualität, insbesondere bei komplexen Aluminiumteilen.
Europäische und amerikanische Käufer stellen oft fest, dass chinesische Anbieter Geschwindigkeit, Präzision und Flexibilität besser kombinieren können als lokale Alternativen für bestimmte komplexe Bauteile.
Brightstars Fertigungsfähigkeiten
Bei Brightstar Prototype CNC Co., Ltd. sind wir spezialisiert auf:
Materialien: 7075-T6, 6061-T6 Aluminium, Edelstahl und technische Kunststoffe
Bearbeitung: 70+ CNC-Maschinen, einschließlich 3-, 4- und 5-Achsen-Fräsen
.Toleranz: bis zu ±0,005 mm
Inspektion: Zeiss CMM, Full-Process QC, FAI-Berichte
Anwendungen: Luft- und Raumfahrthalterungen, medizinische Gehäuse, Robotik-Strukturkomponenten, Automatisierungsbaugruppen
Rapid Prototyping: Umlaufzeit in 3-5 Tagen für Prototypen
Wir konzentrieren uns auf Teile, bei denen Präzision, Komplexität und enge Toleranzen entscheidend sind. Zum Beispiel erforderte unser jüngstes Luft- und Raumfahrt-Bracket-Projekt die Entfernung von 85 % des Materials bei gleichzeitiger Berücksichtigung der Abmessungsstabilität – eine Aufgabe, die nur wenige Lieferanten zuverlässig ausführen können.
Häufig gestellte Fragen
Was gilt als komplexes Aluminium-CNC-Bauteil?
Teile mit tiefen Hohlräumen, dünnen Rippen, mehrseitigen Merkmalen, engen Toleranzen oder hohen Materialabnahmeraten gelten im Allgemeinen als komplex.
Kann 7075 Aluminium genau bearbeitet werden?
Ja. Mit geeigneten Bearbeitungsstrategien und Inspektionskontrollen kann 7075-Aluminium extrem hohe Präzision erreichen.
Ist eine 5-Achsen-Bearbeitung immer notwendig?
Nein. Komplexe Geometrien profitieren jedoch oft von der 5-Achsen-Bearbeitung, da sie die Einstellungen reduziert und die Genauigkeit verbessert.
Welche Toleranz kann für präzise Aluminiumteile erreicht werden?
Viele Präzisionslieferanten können ±0,01 mm erreichen. Für kritische Merkmale können Toleranzen bis zu ±0,005 mm erreichbar sein.
Wie können Käufer die Bearbeitungskosten senken?
Frühe DFM-Überprüfung, optimierte Toleranzen und verbesserte Funktionsbarrierefreiheit senken oft die Herstellungskosten erheblich.
Abschließende Gedanken
Einen Lieferanten für komplexe Aluminium-CNC-Teile zu finden, dreht sich nicht nur um Maschinenverfügbarkeit oder niedrige Preise.
Erfolgreiche Projekte hängen von einer Kombination von:
Technische Expertise
Bearbeitungsfähigkeit
Inspektionssysteme Fertigungserfahrung
Für Branchen wie Luft- und Raumfahrt, Medizintechnik, Robotik und Automatisierung kann die Wahl eines Lieferanten, der komplexe Aluminiumkomponenten konsistent herstellen kann, das Projektrisiko erheblich reduzieren und gleichzeitig Qualität und Lieferleistung verbessern.
Wenn Sie ein komplexes Aluminiumbauteil entwickeln und eine Herstellbarkeitsprüfung wünschen, können Sie Ihre Zeichnungen gerne an Brightstar senden. Unser Ingenieurteam wird das Projekt gerne bewerten und praktische Fertigungsempfehlungen geben.
Haftungsausschluss
Die in diesem Artikel bereitgestellten Informationen dienen nur der allgemeinen technischen Referenz. Die tatsächlichen Bearbeitungsmethoden, Toleranzen und Herstellungsstrategien können je nach Bauteilgeometrie, Materialzustand und Anwendungsanforderungen variieren. Bitte konsultieren Sie einen qualifizierten Fertigungsingenieur für projektspezifische Empfehlungen.
